產品別名 |
光伏電站維修,光伏電站維修廠家,光伏電站維修電話,石家莊光伏電站維修 |
面向地區 |
品牌 |
國產 |
|
用途 |
太陽能發電 |
太陽能電池板類型 |
晶體硅電池板 |
化學類型 |
單晶硅太陽電池 |
產品認證 |
CE |
電壓 |
220/380V |
加工定制 |
否 |
光伏電站不發電的系統排查流程及解決方案,結合故障特征分步操作:
一、電網側檢查(排除外部故障)
?1、檢測電網輸入?

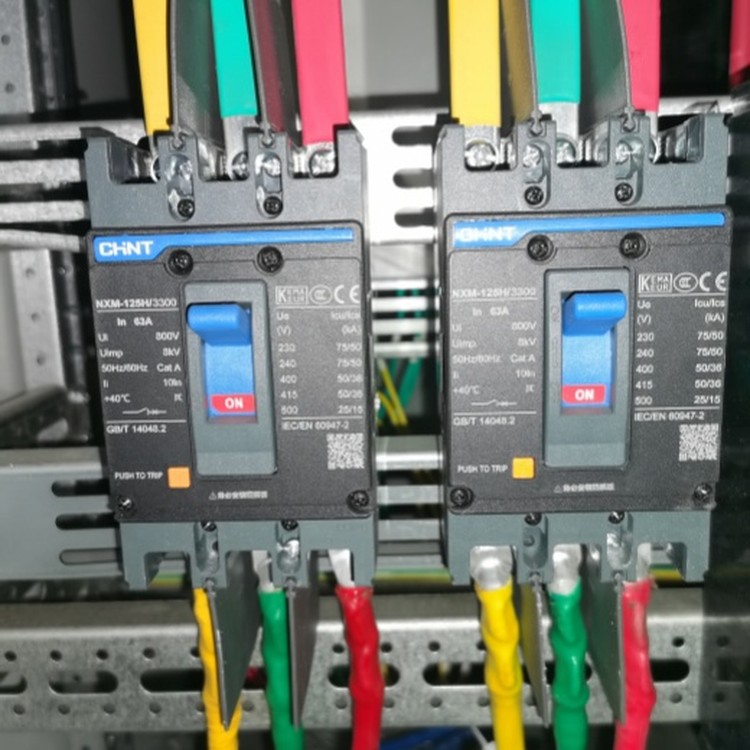

用萬用表測量電網進線電壓:三相電壓應為220V左右(單相)或380V左右(三相),零線電壓接近0V。若電壓異常(如全相為0V),檢查配電房開關是否跳閘或電網停電 ?。
?操作?:推上跳閘開關后觀察逆變器指示燈是否恢復 ?。
2、并網保護機制觸發?
逆變器因“防孤島保護”可能停機:當電網異常(如斷電)時,逆變器自動停止輸出以保障安全?。
?操作?:重啟電網側開關(如抽屜柜),恢復供電后逆變器通常自動恢復工作?。
二、直流輸入側檢查(組件→逆變器)
?1、測量組串電壓?

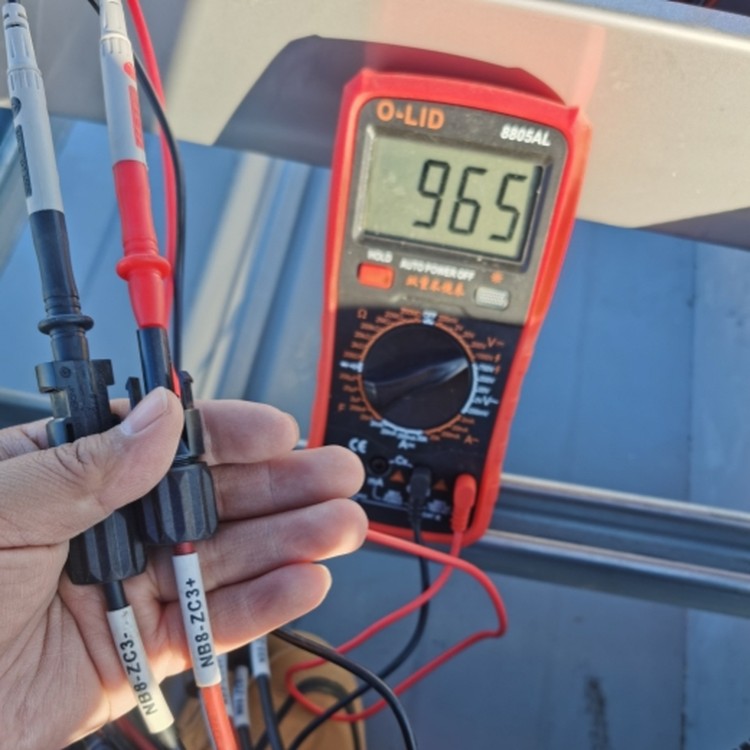

(1)逆變器工作電壓需≥100V。若屏幕無顯示,用萬用表直流電壓檔檢測輸入端:
(2)電壓為0V:可能組串開路、接頭松動或直流開關未閉合?。
(3)電壓低于100V:組件串聯不足、遮擋嚴重或單塊組件損壞。
?操作?:逐路斷開組串,單測量每路電壓,定位故障組串。
2、?檢查組串連接?
正負極反接、端子未壓緊、MC4接頭進水腐蝕均會導致電流中斷。
?操作?:重新拔插接頭,觀察是否有焦痕;用絕緣膠帶包裹裸露線纜。
三、組件與線路隱患排查
?1、組件自身問題?
?功率衰減?:5年以上組件可能出現玻璃裂痕、背板發黃,導致輸出下降。
?接線盒故障?:密封失效進水、二極管燒毀,引發組串?dāng)嚯姟?/span>
?操作?:紅外熱成像儀掃描組件,溫度異常點即故障位;更換密封失效接線盒。
?2、接地系統失效?
接地線虛接或銹蝕會觸發逆變器絕緣報警,并增加雷擊風險。
?操作?:用接地電阻測試儀測量電阻(應≤4Ω),緊固穿刺墊片及螺絲。
四、安全修復原則
1、作業前斷開直流開關和交流斷路器,嚴禁帶電操作;
2、更換設備時需將替換件與支架接地連接;
3、采用正電壓修復法(避免負極接地干擾逆變器)。
